一、適用范圍

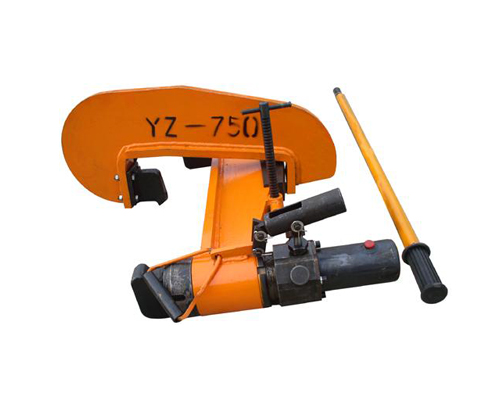

YZ—750Ⅱ型液壓直軌器是對線路上75kg/m以下各種軌型水平方向進行調直（或彎曲）的手動液壓專用工具。機體采用特種鋼鍛造而成，性能可靠。既能在鋼軌下實施直（彎）作業(yè)，以確保行車安全；也可在軌上實施作業(yè)，結構緊湊，重量輕、拆裝方便。

二、主要技術參數(shù)

1、最大直軌力（活塞推動力230kN）      750kN
2、額定直軌力(活塞推動力189kN)        600kN
    3、油壓系統(tǒng)工作壓力                    59MPa
4、工作活塞直徑×行程                 Φ70×70
5、泵柱塞直徑×行程                   Φ14×40
6、空載效率                            1.6mm/次
7、整機重量                            93kg
8、外廓尺寸                            830×720×350


三、基本結構與工作原理

1、基本結構：
該機結構型式為分體式。由動力部分和組合機體兩大部分組成。
動力部分：由1柱塞泵、2油缸、3活塞桿、4溢流閥、5卸荷閥、6油箱、7復位彈簧、8油缸頂頭、9安全回油閥組成。
組合機體：由10直梁、11活動頂頭、12直梁支桿、13鎖緊鉤梁、14調整斜鐵、15鉤梁頂頭等組成。
