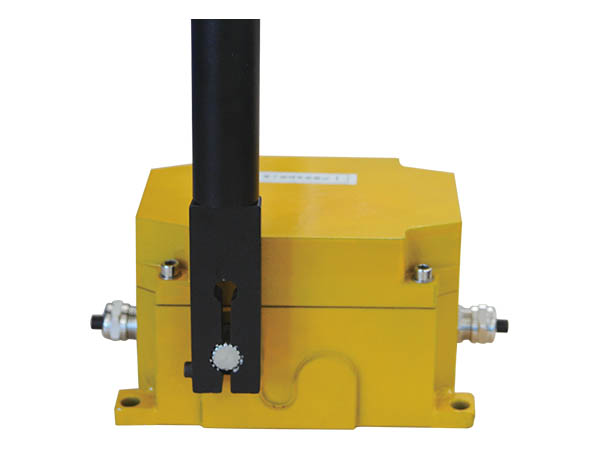

概述

礦用本安型急停開關當膠帶機沿線發生緊急情況時，通過現場人員拉動鋼絲繩使膠帶實現緊急停車。

工作原理

該產品按照一定間隔安裝在膠帶機的行人一側，相鄰兩臺之間用鋼絲繩通過開關上的擺臂連接起來。當膠帶機發生緊急情況拉緊鋼絲繩時，驅動內部凸輪，使行程開關動作并閉鎖，實現緊急停車同時發出報警信號。故障排除后，人工解鎖允許膠帶機運行。

技術參數

觸點數量：動合接點1個，動斷接點1個；
觸點容量：DC24V 1A；
動作拉力：110N，動作力誤差應不大于20%；
動作行程：30°，行程誤差應不大于20%；
閉合接點的接觸電阻不大于0.1Ω，振動、沖擊和壽命試驗后不大于0.2Ω；
動作性能：拉繩開關受力，轉動超過30°后，應動作并鎖定，必須在人工復位后方可解鎖；
復位力：80N，誤差應不大于20%；
閉鎖方式：機械閉鎖；
復位方式：手動復位。

主要性能及技術參數

外形尺寸：204mm×190mm×129mm；
重量：8.5kg。
